Nakup kakovostne toplotne črpalke je šele prvi korak do udobnega in varčnega ogrevanja. Pravi prihranki – tako pri stroških kot pri obremenitvi naprave – se začnejo s pravilno nastavitvijo sistema. Toplotne črpalke Mitsubishi Electric s svojim krmilnikom FTC (Flow Temperature Controller) ponuja široko paleto možnosti, ki uporabniku omogočajo, da delovanje toplotne črpalke prilagodi specifičnim potrebam svojega doma. V tem članku boste izvedeli, kako pravilno nastaviti glavne parametre, kako deluje vremenska kompenzacija, kako konfigurirati pripravo sanitarne tople vode ter na katere napake morate biti pozorni, da ne boste po nepotrebnem trošili energije.

Zakaj so pravilne nastavitve ključ do učinkovitosti

Toplotna črpalka je tehnološko napredna naprava, ki svoj polni potencial pokaže šele ob ustreznih nastavitvah. Razlika med dobro in slabo nastavljenim sistemom se v praksi pokaže predvsem v dveh stvareh: porabi električne energije in udobju bivanja. Sistem, ki obratuje pri previsoki temperaturi dvižnega voda, troši več elektrike, pogosteje vklaplja pomožne grelnike in skrajšuje življenjsko dobo kompresorja. Nasprotno pa pravilno nastavljen sistem deluje gladko, tiho in z visokim faktorjem učinkovitosti.

Pri toplotnih črpalkah velja preprosto pravilo: nižja kot je temperatura dvižnega voda, višji je COP (Coefficient of Performance) in s tem energetska učinkovitost. Vsako znižanje temperature ogrevalne vode za eno stopinjo Celzija lahko prinese približno 2–3 % prihranka pri porabi energije. Zato je smiselno sistem nastaviti tako, da deluje pri najnižji možni temperaturi, ki še zagotavlja želeno toplotno udobje v prostorih.

Krmilnik FTC – središče sistema Mitsubishi Ecodan

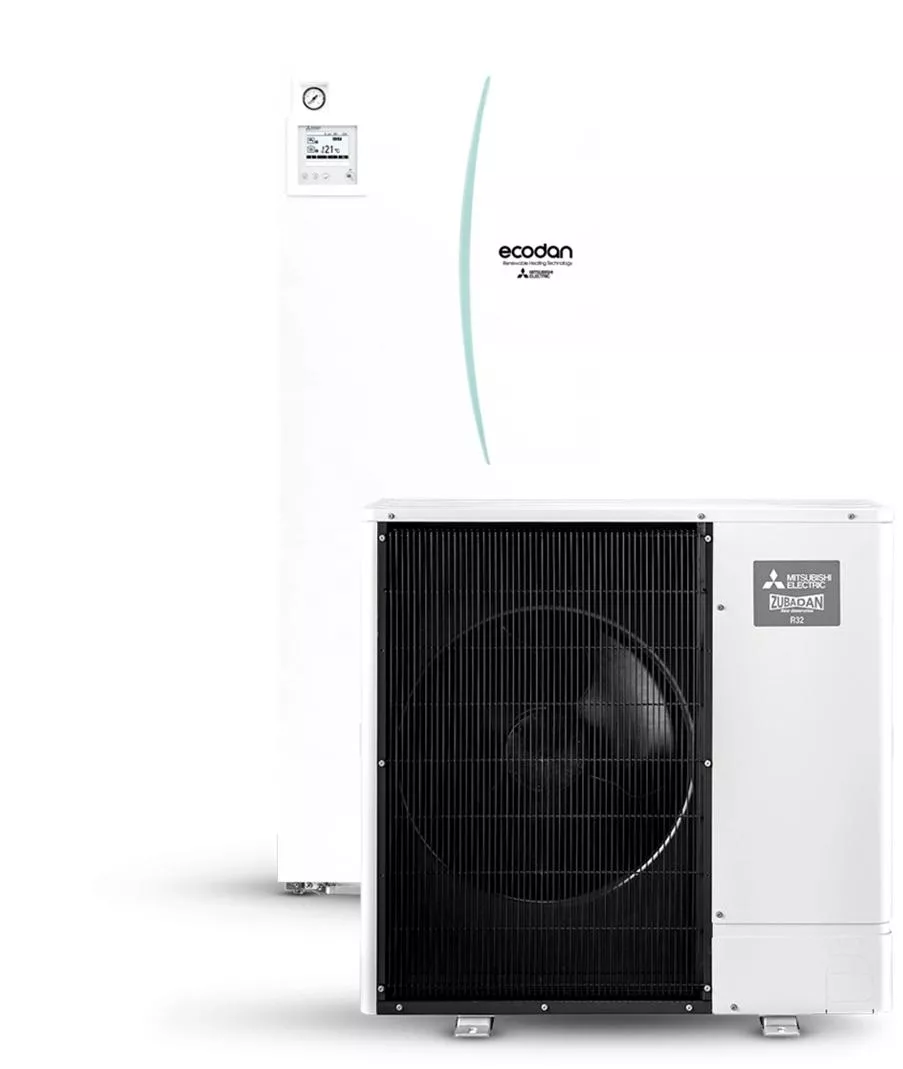

Vsaka toplotna črpalka Mitsubishi Ecodan in Zubadan je opremljena s krmilnikom FTC (Flow Temperature Controller), ki je možgani celotnega sistema. Krmilnik prejema podatke z zunanjega temperaturnega senzorja, senzorjev na dvižnem in povratnem vodu ter (po potrebi) iz sobnih termostatov. Na podlagi teh podatkov uravnava delovanje kompresorja, obtočne črpalke, preusmerjevalnega ventila in priprave tople sanitarne vode.

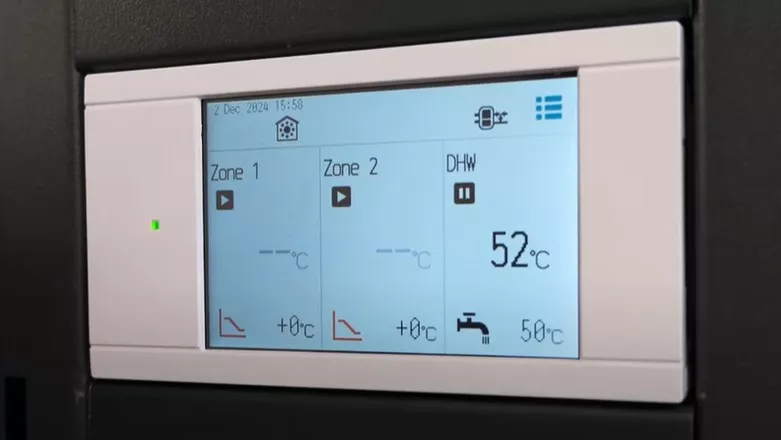

Sodobne Toplotne črpalke Mitsubishi so opremljene z naprednejšimi različicami krmilnika (FTC6 in novejši), ki omogočajo upravljanje dveh ogrevalnih con z različnimi temperaturami, samodejno prilagajanje krivulje (Auto adaptation), zaznavanje konic obratovanja in povezavo z aplikacijo za daljinsko upravljanje. Glavni meni krmilnika je dostopen prek osrednje LCD-enote ali preko brezžičnega regulatorja, omogočena pa je tudi povezava prek mobilne aplikacije.

Pri prvi vgradnji običajno inštalater opravi osnovne nastavitve, a uporabnik ima vedno možnost dostopa do nastavitev v meniju »Setting menu«. Pomembno je, da pred kakršnim koli posegom v nastavitve razumete, kaj posamezna funkcija pomeni, saj lahko napačna konfiguracija povzroči neučinkovito delovanje ali celo zamrznitev sistema pozimi.

Glavni načini ogrevanja na krmilniku Mitsubishi
Krmilnik FTC podpira štiri glavne načine vodenja temperature ogrevanja. Vsak ima svoje prednosti in je primeren za drugačno vrsto objekta in uporabniške potrebe:

• Fiksna temperatura dvižnega voda – krmilnik vzdržuje konstantno temperaturo vode v ogrevalnem sistemu, ne glede na zunanjo temperaturo. Primerno predvsem za začasno nastavitev in testiranje sistema.
• Sobna temperatura (Room) – sistem cilja na nastavljeno sobno temperaturo s pomočjo sobnega senzorja ali brezžičnega termostata. Primerno za domove z dobro izolirano ovojnico in eno ogrevalno cono.
• Vremenska kompenzacija (Compensation curve) – temperatura dvižnega voda se samodejno prilagaja zunanji temperaturi po krivulji, ki jo nastavi uporabnik ali inštalater. Najprimernejša izbira za talno ogrevanje in energetsko učinkovito rabo.
• Avtomatska prilagoditev (Auto adaptation) – krmilnik se sam uči vedenja objekta in samodejno optimizira krivuljo glede na izmerjene podatke. Idealno za uporabnike, ki želijo sistem nastaviti in pozabiti.

Fiksna temperatura dvižnega voda
Najenostavnejši način, pri katerem krmilnik vzdržuje konstantno temperaturo vode v ogrevalnem sistemu. Uporaben je predvsem v fazi zagona in testiranja sistema, vendar dolgoročno ni najbolj ekonomičen, saj se ne prilagaja zunanjim razmeram. V hladnih dneh lahko prostor premalo segreje, v toplejših pa preveč in s tem zvišuje porabo.

Vremenska kompenzacijska krivulja
Najpogosteje priporočan način pri toplotnih črpalkah. Krmilnik samodejno prilagaja temperaturo dvižnega voda glede na zunanjo temperaturo: bolj kot je zunaj mrzlo, višja je temperatura ogrevalne vode. Pri pravilno nastavljeni krivulji naprava deluje skoraj neprekinjeno z nizko močjo, kar je za toplotno črpalko optimalno, saj se izogibamo pogostim vklopom in izklopom kompresorja.

Sobna temperatura
Sistem nadzira temperaturo prostorov prek sobnega senzorja na krmilniku ali prek brezžičnega Mitsubishi PAR-WT50R termostata. Ko je v prostoru dosežena nastavljena temperatura, se delovanje preklopi v mirovanje. Primeren za objekte z eno ogrevalno cono in stabilnimi notranjimi pogoji.

Avtomatska prilagoditev (Auto adaptation)
Najnaprednejša možnost na novejših krmilnikih FTC6 in FTC7. Sistem se sam uči obnašanja objekta – kako hitro se ogreva, kako hitro izgublja toploto in kako se odziva na spremembe zunanje temperature. Po nekaj tednih delovanja samodejno prilagodi krivuljo tako, da je ravnovesje med udobjem in učinkovitostjo optimalno. Idealna izbira za uporabnike, ki ne želijo ročno upravljati nastavitev.

Kako pravilno nastaviti vremensko kompenzacijsko krivuljo

Vremenska kompenzacijska krivulja je v praksi najpomembnejša nastavitev pri toplotnih črpalkah. Določi razmerje med zunanjo temperaturo in temperaturo dvižnega voda. Krivulja je definirana z dvema točkama: točko, pri kateri je zunaj najhladneje (običajno –15 do –20 °C), in točko, pri kateri ogrevanje ni več potrebno (običajno +15 do +20 °C).

Izhodiščne vrednosti so odvisne predvsem od vrste ogrevalnih teles v objektu. Spodaj so okvirne nastavitve za različne sisteme razdeljevanja toplote (vrednosti so podane kot temperatura dvižnega voda pri –10 °C zunaj / pri +15 °C zunaj):

• Talno ogrevanje: 35–40 °C pri –10 °C zunanje temperature in 22–25 °C pri +15 °C.
• Nizkotemperaturni radiatorji: 45–50 °C pri –10 °C in 28–32 °C pri +15 °C.
• Klasični radiatorji: 50–55 °C pri –10 °C in 30–35 °C pri +15 °C.
• Ventilatorski konvektorji: 40–45 °C pri –10 °C in 25–28 °C pri +15 °C.

Pomembno je vedeti, da so to izhodiščne vrednosti, ki jih je treba prilagoditi konkretnemu objektu. Stopnja izolacije, lega objekta, površina oken in želena sobna temperatura vplivajo na to, kako visoka mora biti dvižna temperatura. Priporočen pristop je: nastavite začetne vrednosti, počakajte 2–3 dni, in nato po potrebi popravite krivuljo navzgor ali navzdol za 1–2 stopinji.

Praktični napotki za fino nastavitev krivulje
• Če je v prostorih prehladno pri nizkih zunanjih temperaturah, dvignite vrednost pri spodnji točki krivulje (pri najnižji zunanji temperaturi).
• Če je prostor pretopel v prehodnih obdobjih (jeseni, spomladi), znižajte vrednost pri zgornji točki krivulje (pri višji zunanji temperaturi).
• Idealna nastavitev je tista, pri kateri se sobna temperatura ohranja stabilna, ne glede na nihanja zunaj.
• Spremembe izvajajte postopno – objekt potrebuje nekaj dni, da se odzove na novo nastavitev.

Nastavitev priprave sanitarne tople vode (DHW)

Priprava sanitarne tople vode je ena pomembnejših funkcij toplotne črpalke. Mitsubishi krmilnik ponuja dva načina delovanja DHW (Domestic Hot Water): Normal in Eco.

Način Normal
V tem načinu kompresor deluje s polno močjo, dokler voda v hranilniku ne doseže nastavljene temperature. Ogrevanje je hitro, vendar pri višjih temperaturah (50 °C ali več) deluje s slabšim COP. Primeren je za gospodinjstva z visokimi konicami porabe – ko denimo več družinskih članov zaporedoma uporablja toplo vodo.

Način Eco
Ta način omeji moč kompresorja in podaljša čas ogrevanja, vendar deluje z bistveno višjim izkoristkom. Razlika v porabljeni električni energiji je lahko 15–25 % v korist načina Eco. Priporočen je v gospodinjstvih z bolj enakomerno porabo tople vode.

Priporočena temperatura tople sanitarne vode
Optimalna temperatura sanitarne vode v hranilniku je med 45 in 50 °C. Pri tej temperaturi je toplotna črpalka še učinkovita, voda pa zadošča za vse običajne potrebe gospodinjstva. Višje temperature (npr. 55 °C ali več) povzročijo pomembno znižanje COP in pogostejši vklop električnega pomožnega grelnika. Pomembno je tudi pravilno nastaviti hideranje vode (Restart temp), da se kompresor ne vklaplja prepogosto – običajno je razlika 5–8 °C pod ciljno temperaturo dober kompromis.

Legionella prevencija – varnost, ki je ne smete prezreti

V hranilnikih sanitarne vode, ki delujejo pri temperaturah pod 60 °C, lahko v določenih razmerah pride do razmnoževanja bakterije Legionella, ki povzroča legionarsko bolezen. Toplotne črpalke imajo zato vgrajen poseben način delovanja, ki občasno dvigne temperaturo vode v hranilniku nad 60 °C in s tem uniči morebitne bakterije.

Pri Mitsubishi krmilniku v meniju »Legionella prevention« nastavite naslednje parametre:
• Pogostost izvedbe: priporočeno je enkrat tedensko, lahko tudi enkrat na 14 dni v gospodinjstvih z manjšo porabo tople vode.
• Ciljna temperatura: 60 °C ali več (običajno priporočeno 65 °C).
• Trajanje na maksimalni temperaturi: vsaj 30 minut, da je termično razkuževanje učinkovito.
• Čas izvedbe: priporočeno ponoči (npr. ob 02:00), ko je poraba elektrike nizka in motnja delovanja sistema minimalna.

Funkcijo legionella prevencije je pomembno ohraniti aktivno predvsem v gospodinjstvih, kjer otroci, starejši ali bolniki uporabljajo toplo vodo, ali v objektih, kjer je topla voda dlje časa neporabljena (npr. počitniške hiše).

Način počitnic in tedenski urnik delovanja

Mitsubishi toplotne črpalke omogočajo programiranje delovanja po tedenskem urniku, kar je še posebej koristno za gospodinjstva s stalnim ritmom življenja. Krmilnik FTC ponuja možnost nastavitve do več časovnih intervalov na dan z različnimi ciljnimi temperaturami.

Tedenski urnik (Weekly timer)

Z urnikom lahko nastavite, kdaj naj sistem zniža temperaturo dvižnega voda ali sobno temperaturo (npr. ponoči ali ko ste odsotni). Pomembno je vedeti, da se pri toplotnih črpalkah – v nasprotju s plinskim kotlom – ne splača sistema povsem ugašati ali drastično zniževati temperature, saj se objekt nato težko in z visoko porabo ponovno ogreje. Priporočljivo je znižanje za največ 2 °C v nočnem času oz. v času odsotnosti.

Način počitnic (Holiday mode)
Funkcija je namenjena dolgotrajni odsotnosti. Sistem v tem načinu vzdržuje minimalno temperaturo, ki preprečuje zmrzovanje sistema in škodo na objektu (običajno 8–10 °C), izklopi pripravo sanitarne tople vode in samodejno ponovno vzpostavi normalno delovanje na nastavljen datum vrnitve. Tako se po prihodu domov hiša pravočasno ogreje, vi pa privarčujete na porabi električne energije.

Tihi način delovanja

Mitsubishi Electric je znan po izjemno tihem delovanju toplotnih črpalk, dodatno pa lahko hrupnost zmanjšate še z aktivacijo načina Quiet mode. V tem načinu se omeji najvišja vrtilna frekvenca kompresorja in ventilatorja na zunanji enoti, kar pomeni nekoliko nižjo ogrevalno moč, a tudi občutno tišje delovanje. Tihi način je še posebej priporočen ponoči ali v objektih, kjer je zunanja enota nameščena blizu spalnice ali sosedovih oken.

Funkcijo je mogoče vklopiti časovno (npr. od 22:00 do 06:00) ali trajno. Pomembno je vedeti, da pri zelo nizkih zunanjih temperaturah (pod –10 °C) tihi način ni priporočen, saj omejena moč v ekstremnih razmerah lahko vodi v premajhno ogrevanje prostorov.

Hlajenje poleti pri reverzibilnih modelih

Številne Mitsubishi toplotne črpalke so reverzibilne, kar pomeni, da lahko poleti delujejo tudi v obratni smeri – kot hladilnik prostorov. Hlajenje se izvaja prek talnega sistema, ventilatorskih konvektorjev ali stenskih klimatskih naprav. Pri nastavitvi hlajenja na krmilniku je treba upoštevati:
• Talno hlajenje: temperatura dvižnega voda ne sme biti prenizka (običajno 16–18 °C), sicer pride do kondenzacije na podu in možnih poškodb. Priporočljivo je nastaviti omejitev rosišča, ki jo krmilnik samodejno upošteva.
• Konvektorsko hlajenje: nižje temperature (7–12 °C) so dovoljene in učinkovitejše, saj naprave odvajajo kondenzat skozi posebno odtočno cev.
• Preklop ogrevanje/hlajenje: na krmilniku se nastavi ročno ali samodejno glede na zunanjo temperaturo (npr. preklop v hlajenje, ko zunanja temperatura preseže 22 °C).

Pri reverzibilnem delovanju pomembno upoštevajte tudi izolacijo cevi v sistemu, saj se pri hlajenju lahko pojavi kondenzat, ki bi sicer poškodoval gradbene elemente.

Daljinsko upravljanje prek aplikacije MELCloud

Mitsubishi Electric ponuja brezplačno aplikacijo MELCloud (na voljo za iOS in Android), ki omogoča daljinski nadzor in upravljanje toplotne črpalke prek pametnega telefona, tablice ali računalnika. Aplikacija ponuja:
• pregled trenutnega stanja sistema (temperatura prostorov, dvižnega voda, zunanja temperatura);
• spreminjanje nastavitev sobne in DHW temperature;
• preklop med načini delovanja in vklop/izklop holiday mode;
• statistiko porabe energije in učinkovitosti sistema;
• obvestila o napakah in opozorila.

Pomembno je vedeti, da MELCloud ne spreminja vremenske kompenzacijske krivulje – ta se nastavlja le neposredno na krmilniku FTC. Aplikacija je predvsem orodje za vsakodnevno spremljanje in manjše korekcije, medtem ko so osnovne nastavitve namenjene strokovni vgradnji ali bolj poglobljenemu uporabniku.

Najpogostejše napake pri nastavitvi Mitsubishi toplotne črpalke

Tudi kakovostna toplotna črpalka ne bo dosegala obljubljenih prihrankov, če je nastavljena nepravilno. V praksi se najpogosteje pojavljajo naslednje napake:

Previsoka temperatura dvižnega voda
Marsikateri uporabnik prenese navade s plinskega kotla in nastavi dvižno temperaturo na 55 ali 60 °C, čeprav ima talno ogrevanje. Posledica je drastičen padec COP in pogost vklop pomožnega električnega grelnika. Pri talnem ogrevanju je dovolj 35–40 °C tudi v najhladnejših dneh.

Prepogosto izklapljanje sistema

V nasprotju s plinskim kotlom toplotna črpalka deluje optimalno, ko obratuje neprekinjeno z nizko močjo. Pogosto vklapljanje in izklapljanje (cikliranje) skrajšuje življenjsko dobo kompresorja in povečuje porabo. Izogibajte se nastavitvam, ki povzročajo kratke cikle delovanja.

Napačno nameščen zunanji temperaturni senzor
Zunanji senzor mora biti nameščen na severni strani objekta, izven dosega neposrednega sonca in oddaljen od virov toplote (npr. zunanjih enot, oken kuhinje). Senzor na napačni lokaciji daje krmilniku napačne podatke, kar vodi v neoptimalno delovanje.

Onemogočena legionella prevencija
Nekateri uporabniki funkcijo izklopijo zaradi želje po manjši porabi, kar pa pomeni resno zdravstveno tveganje. Funkcijo je treba ohraniti aktivno, optimizirati pa lahko le pogostost izvajanja in čas.

Brez fine nastavitve po prvih tednih obratovanja
Vsak objekt je drugačen. Nastavitve, ki jih opravi inštalater ob predaji sistema, so izhodiščne. Po prvih tednih delovanja je smiselno spremljati delovanje sistema in po potrebi prilagoditi krivuljo, urnik in DHW nastavitve. Sistem doseže optimalno delovanje šele po prvi celi grelni sezoni.

Kdaj se posvetovati s strokovnjakom

Čeprav je marsikatero nastavitev mogoče opraviti samostojno, obstajajo razmere, v katerih je smiselno poklicati pooblaščenega serviserja ali energetskega svetovalca:
• pri prvi vgradnji – za optimalno začetno konfiguracijo glede na objekt;
• ob spremembi ogrevalnega sistema (npr. zamenjava radiatorjev za talno ogrevanje);
• ob morebitnih napakah, ki se prikažejo na krmilniku, in jih ne razumete;
• za posodobitev programske opreme krmilnika (firmware update);
• ob redni servisni storitvi, ko strokovnjak preveri tudi nastavitve in jih po potrebi optimizira.

Pooblaščeni serviserji imajo dostop do servisnega menija krmilnika, ki vsebuje dodatne parametre, ki uporabniku običajno niso na voljo. Z natančno optimizacijo teh parametrov lahko v praksi dosežete dodaten prihranek 5–10 % na letni ravni.

Zaključek

Pravilna nastavitev toplotne črpalke Mitsubishi je naložba, ki se obrestuje vsako sezono. Razlika med slabo in dobro konfiguriranim sistemom se na letni ravni odraža v stotinah evrov na računu za elektriko, predvsem pa v daljši življenjski dobi naprave in večjem bivalnem udobju. Ključni cilji pri nastavitvah so: najnižja možna temperatura dvižnega voda, ki še zagotavlja udobje, neprekinjeno delovanje z nizko močjo namesto pogostih vklopov, ohranjena varnostna funkcija legionella prevencije in pametna raba nočnega znižanja oziroma načina počitnic.

Sodobni krmilnik FTC pri Mitsubishi sistemih ponuja veliko funkcionalnosti, ki ob pravilni uporabi naredijo toplotno črpalko eno najvarčnejših in najzanesljivejših naprav za ogrevanje doma. Če niste prepričani, kako optimalno nastaviti vaš sistem, je vedno najboljša odločitev posvet s pooblaščenim strokovnjakom, ki dobro pozna ne le napravo, ampak tudi posebnosti slovenskega podnebja in tipologije objektov.
