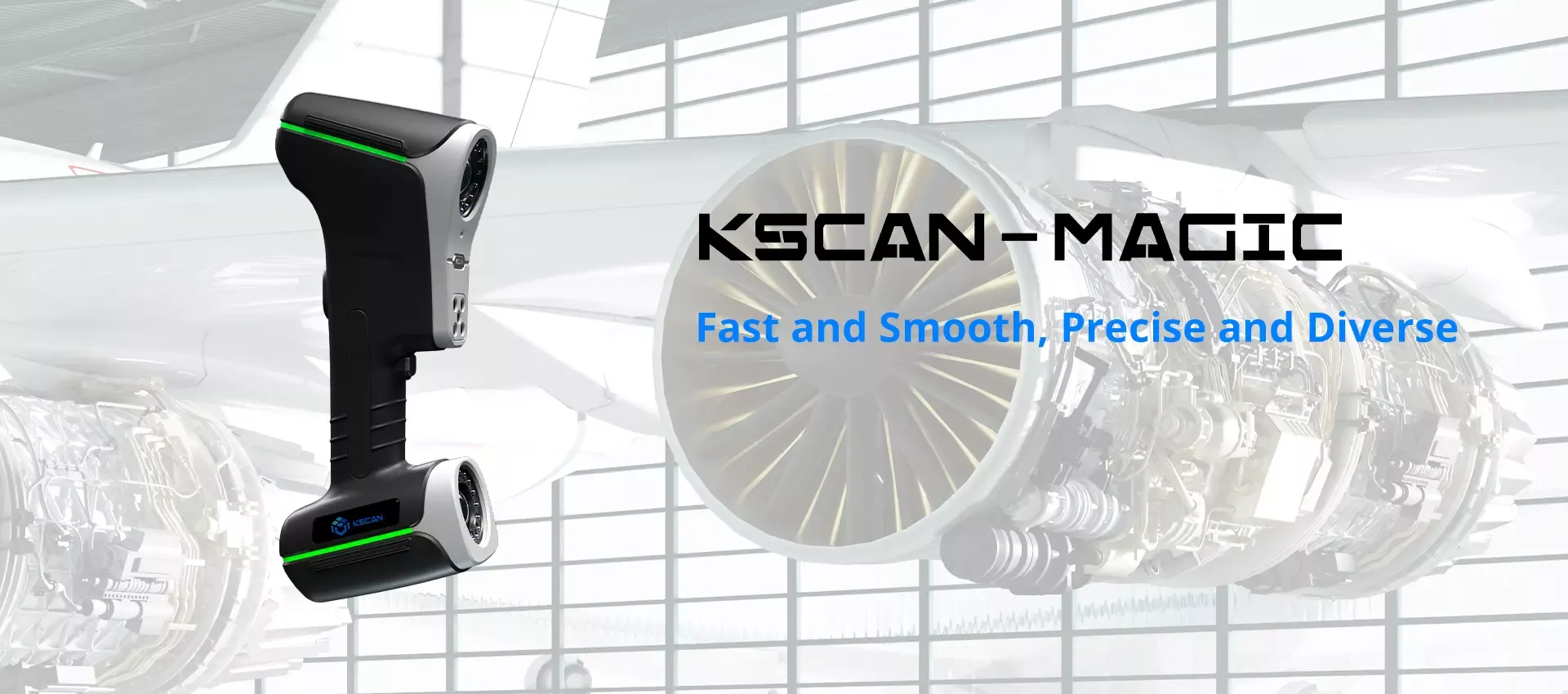

Predstavljamo serijo KSCAN-Magic Upgrade 3D skenerjev: inovativno združitev najsodobnejše kompozitne 3D tehnologije, ki vključuje infrardeči in modri laser.

Ta edinstven 3D skener za objekte zagotavlja vsestranskost in uporabnost v širokem spektru industrij. Zasnovan za natančnost in prilagodljivost, naš celoviti ročni 3D skener ponuja pet različnih načinov delovanja – skeniranje velikih površin z vzporednimi infrardečimi laserji, izjemno hitro skeniranje z modrimi laserskimi križi, izjemno natančno skeniranje z modrimi vzporednimi laserji, skeniranje globokih lukenj z enim modrim laserjem in vgrajen sistem za fotogrametrijo velikih površin.

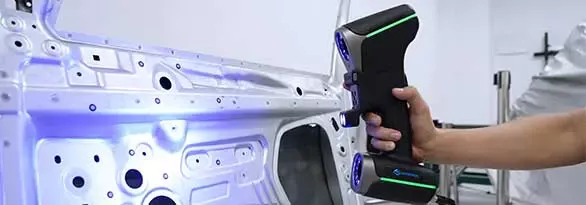

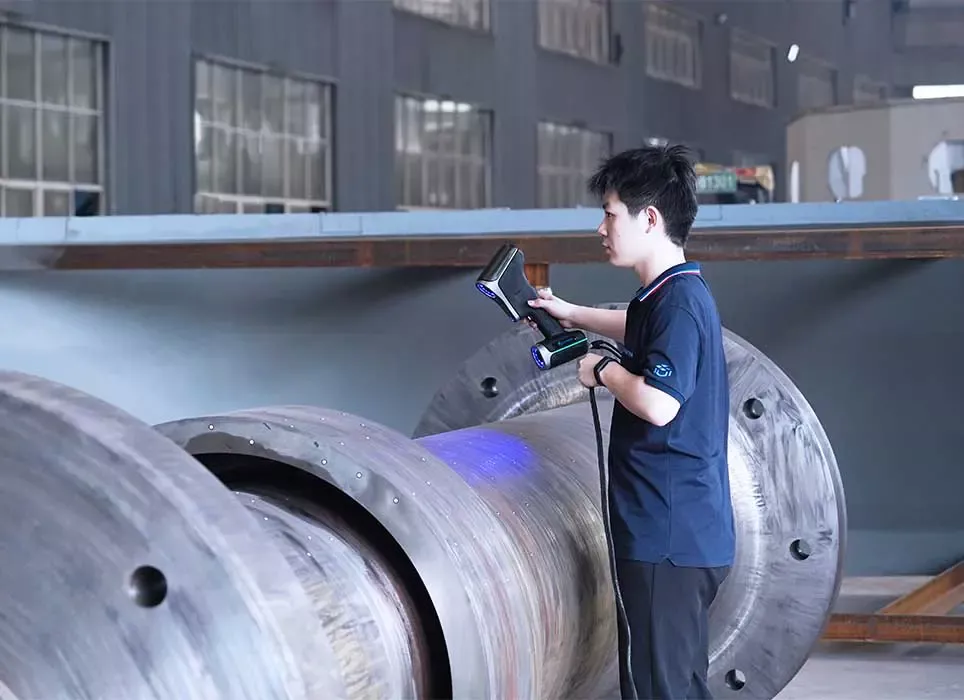

3D skener KSCAN-Magic se ponaša z visoko hitrostjo skeniranja, izjemno natančnostjo in zmožnostjo zajemanja drobnih podrobnosti na velikih območjih z globokim poljem. Odlikuje se pri merjenju temnih in odbojnih površin, kar ga naredi primernega za industrijske dele, kot so vetrne turbine, avtomobilske karoserije in hidroenergetska oprema.

Pet načinov delovanja

Vgrajen sistem za fotogrametrijo velikih površin

Večspektralno 3D skeniranje

Hitrost skeniranja do 4.150.000 meritev/s

Natančnost do 0,020 mm

Globinska ostrina 925 mm

Izjemno hitro skeniranje
Omogoča 3D skeniranje s 17 modrimi laserskimi križi in zajame do 4.150.000 meritev na sekundo, kar občutno izboljša delovno učinkovitost.

Vgrajen sistem za fotogrametrijo velikih površin

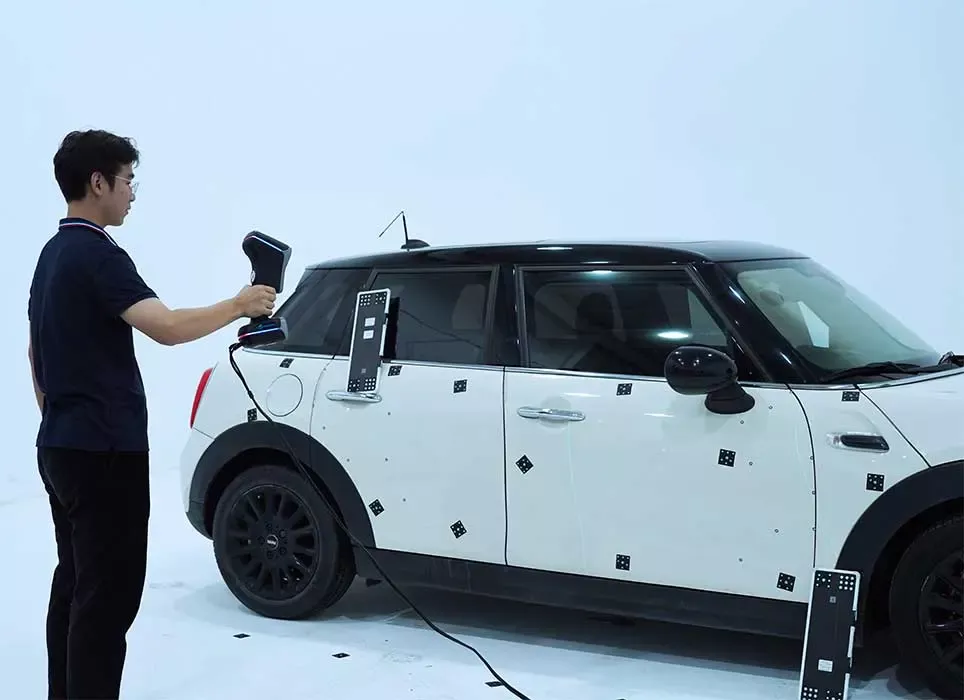

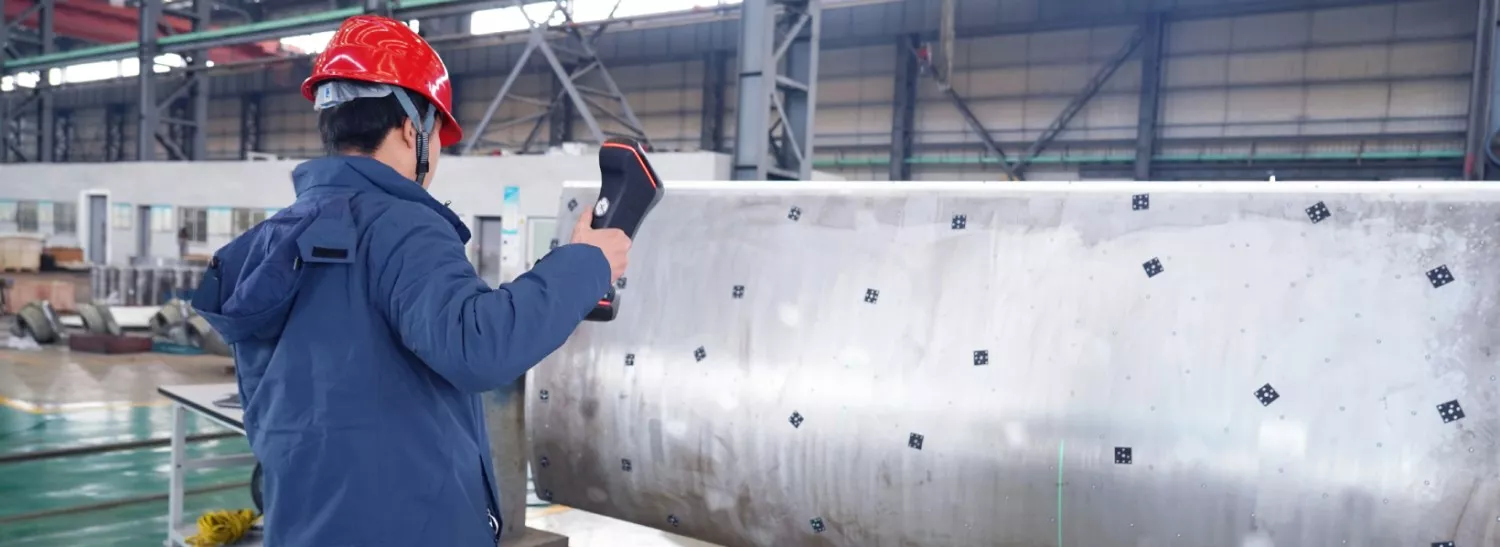

Vgrajeni infrardeči fotogrametrični sistem s površino zajema 3760 mm × 3150 mm učinkovito zmanjšuje kumulativne napake, ki nastanejo pri merjenju velikih objektov, ter zagotavlja volumetrično natančnost. Še posebej je primeren za skeniranje velikih objektov in omogoča učinkovito merjenje brez kompromisov glede natančnosti.

Izjemno natančno skeniranje
S 7 vzporednimi modrimi laserskimi linijami lahko 3D skener serije KSCAN-Magic Upgrade natančno zajame celotne podatke kompleksnih objektov in zlahka zajame vse podrobnosti z največjo ločljivostjo 0,010 mm.

Skeniranje globokih lukenj
Ta način omogoča natančno zajemanje 3D podatkov globokih lukenj in težko dostopnih območij.

Merjenje za potrebe NDT na metrologski ravni
Ročni 3D skener KSCAN se ponaša z izjemno natančnostjo skeniranja do 0,020 mm. V kombinaciji s fotogrametričnim sistemom MSCAN-L15 dosega še višjo volumetrično natančnost, in sicer 0,015 mm + 0,012 mm/m. Ta tehnologija je ključna za zagotavljanje ultra visoke natančnosti pri nekonvencionalnem preizkušanju (NDT), kar omogoča uporabo v različnih industrijah.

Prilagodljiva uporaba

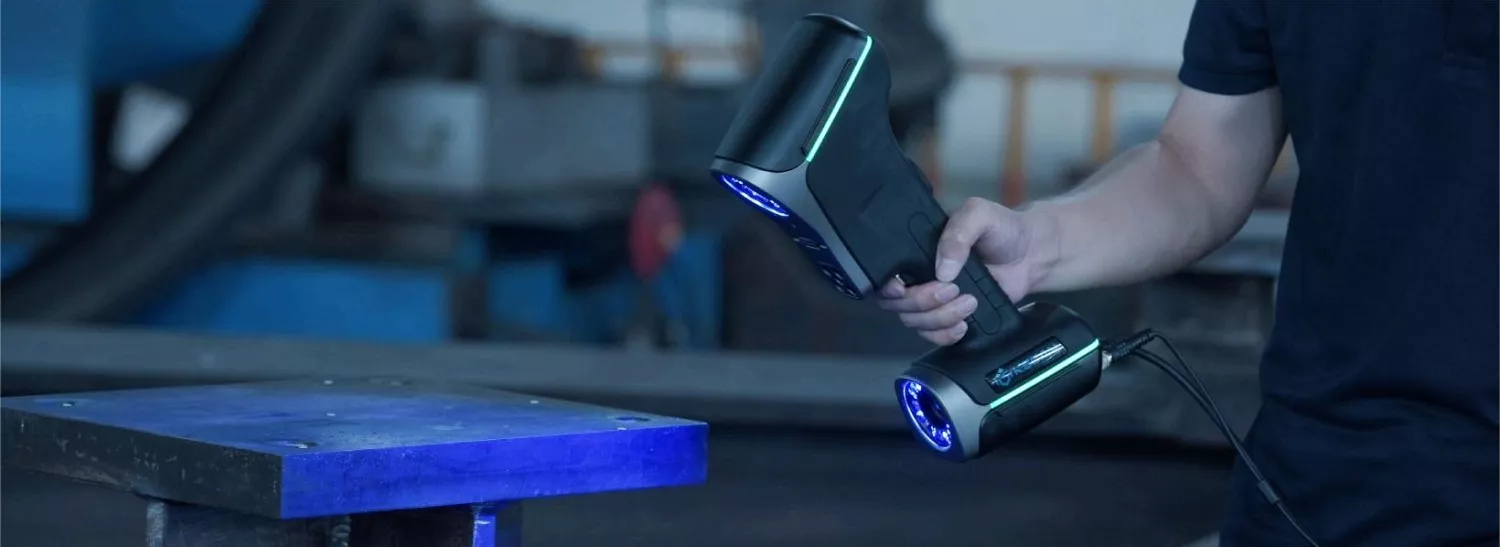

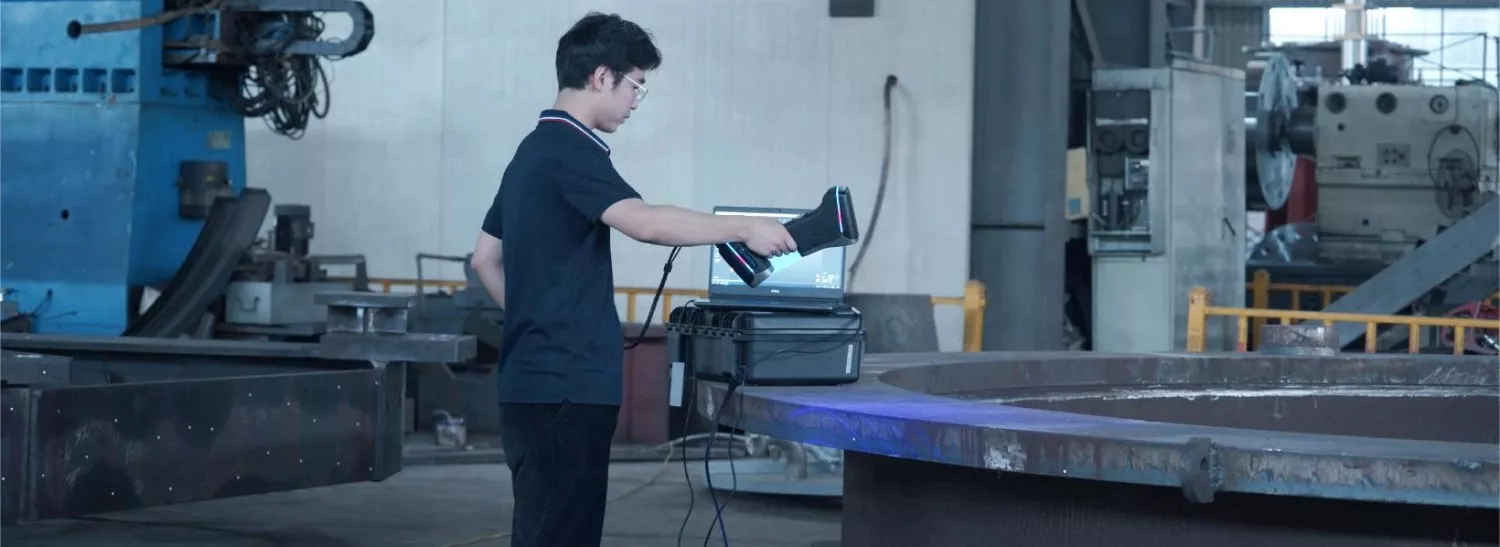

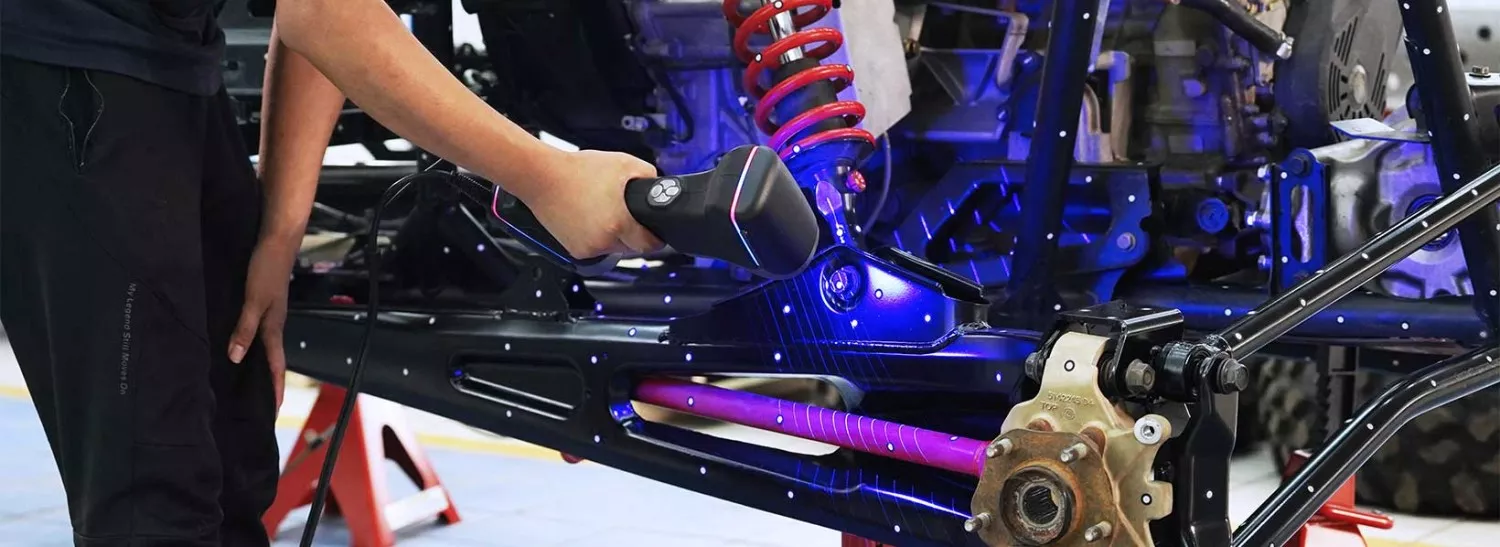

KSCAN-Magic je lahek in prenosljiv, kar omogoča izvedbo 3D meritev kjerkoli in kadarkoli, ne glede na vibracije, temperaturo ali vlažnost. Poleg tega je KSCAN-Magic sposoben 3D skeniranja različnih površin za natančno zajemanje 3D podatkov ter zagotavlja odlično delovanje tudi pri skeniranju odsevnih in črnih površin.

Pametna inšpekcija robov
KSCAN-Magic ponuja izbirni modul za pametno ocenjevanje robov. Z uporabo visokoločljive meritve sivinskih vrednosti omogoča natančne preglede zaprtih značilnosti, kot so luknje, utori in pravokotne oblike na žigosanih ali obdelanih delih neposredno na lokaciji. Uporabniki lahko dosledno pridobivajo ponovljive rezultate meritev.

Kontaktno sondiranje

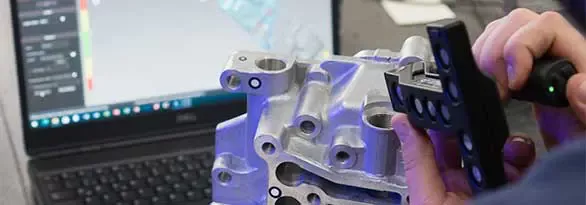

Možnost povezave s prenosnim CMM sistemom K-Probe ponuja inteligentno rešitev za sondiranje težko dostopnih območij in natančno obdelanih delov. Ta dovršena 3D rešitev zagotavlja natančne in celovite rezultate.

Merjenje cevi
Z različnimi načini delovanja, ki jih ponuja KSCAN-Magic, je mogoče izvajati 3D skeniranje cevi različnih velikosti in materialov. V kombinaciji z izbirno programsko opremo omogoča izvedbo povratnega inženiringa in pregledov cevi.

Avtomatiziran 3D sistem

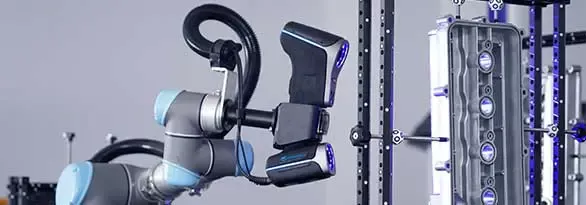

KSCAN-Magic je mogoče povezati z avtomatiziranim 3D inšpekcijskim sistemom Scantech, kar omogoča enostavno uporabo in inteligentno upravljanje za izvedbo avtomatiziranih serijskih pregledov.

Tehnične specifikacije KSCAN-Magic in KSCAN-MagicⅡ

1. Način skeniranja:

Ultra hitri način skeniranja:

• KSCAN-Magic: 11 modrih laserskih križev

• KSCAN-MagicⅡ: 17 modrih laserskih križev

Izjemno natančno skeniranje: 7 modrih vzporednih laserskih linij
Skeniranje velikih površin: 11 vzporednih infrardečih laserskih linij
Skeniranje globokih lukenj: 1 dodatna modra laserska linija

2. Natančnost:

• Do 0.020 mm (0.0008 in)


3. Hitrost skeniranja:

• KSCAN-Magic: do 2.700.000 meritev/s

• KSCAN-MagicⅡ: do 4.150.000 meritev/s

4. Velikost skeniranja:

• Do 1440 mm × 860 mm (57.0 in × 33.9 in)


5. Razred laserja:

• CLASS Ⅱ (varno za oči)


6. Ločljivost:

• Do 0.010 mm (0.0004 in)

7. Fotogrametrijski sistem:

• Območje skeniranja: 3760 mm × 3150 mm (148.0 in × 124.0 in)

8. Globina polja:

• 2500 mm (98.4 in)

9. Volumetrična natančnost:

• Samostojno delo: 0.015 mm + 0.030 mm/m (0.0006 in + 0.00036 in/ft)


• Z 1-metrsko referenčno palico: 0.015 mm + 0.020 mm/m (0.0006 in + 0.00024 in/ft)


• Z MSCAN-L15: 0.015 mm + 0.012 mm/m (0.0006 in + 0.00014 in/ft)

10. Oddaljenost od objekta:

300 mm (11.8 in)

Globina polja (stand-off):

• 925 mm (36.4 in)

12. Izhodni formati:

• .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, in drugi

13. Delovna temperatura:

• Od -10 ℃ do 40 ℃ (14 ℉ do 104 ℉)

14. Način povezave:

• USB 3.0


15. Patenti:

• CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2


Opombe:

• ISO 17025 akreditacija: Natančnost je ovrednotena po standardih VDI/VDE 2634 del 3 in specifikaciji JJF 1951.

• Volumetrična natančnost (merjenje razdalje med sferami) je prav tako ovrednotena po teh standardih.
